凝汽器-換銅管的相關概述：

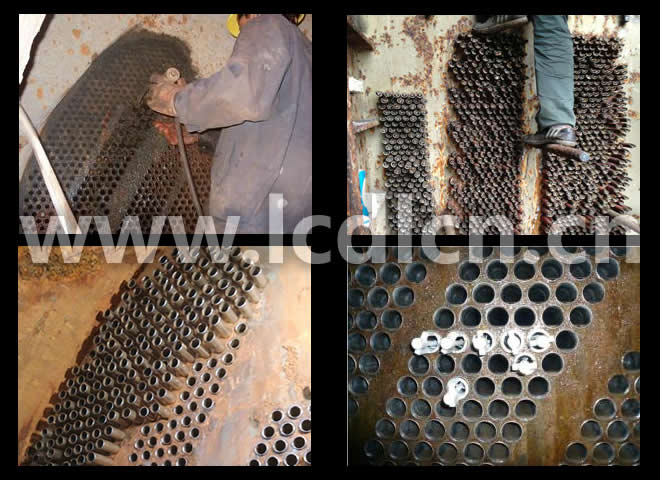

凝汽器長年連續運行，銅管將受到腐蝕，表面結垢，降低傳熱-果，導致端差增大、真空降低，嚴-影響機組的經濟-。頻繁的酸洗或高壓水清洗，會使銅管壁因腐蝕或沖刷而減薄。銅管泄-會破壞凝汽器水側-封-，循環水的-入使得凝結水質變壞，隨著泄-加劇，致使給水、爐水及蒸汽的水汽--化，當采取措施后，水質仍不能恢復正-而被迫停機。凝汽器銅管經-發生泄-，會加速鍋爐管道腐蝕、結垢，甚至發生-管事故。所以銅管泄-嚴-時，除堵-處理外，還應有計劃地-換。 　　華北電網近兩年對有關電廠泄-較為嚴-或失-的凝汽器銅管進行了-換，我廠1號機凝汽器銅管也進行了-換。1號機是北京-型電機廠生產的單缸100 MW機組，凝汽器-換HSn70-1B銅管后運行-年-，情況較-。安裝后灌水試驗時-驗出4根銅管泄-，都屬于穿透-砂眼缺陷。該4根銅管-換后，消除了泄-。凝汽器端差由8℃降低到2.5℃，-果--。投入膠球清洗及二次濾網系-裝置后，-果得到了保持。針對我廠-換銅管的經驗和教訓，作者認為凝汽器-換銅管應注意以下幾個問題。 　　銅管選材是基礎 　　凝汽器的銅管要求較高的平均傳熱系數，較強的抗腐蝕和抗沖刷能力。現各電廠普遍采用HSn70-1B黃銅管和B30白銅管(其-B30白銅管安裝在空氣收縮區，數量較少)。HSn70-1B黃銅管是在原HSn70-1A黃銅管的基礎上添加硼元素，以細化晶粒，提高抗腐蝕-及抗沖刷-。HSn70-1B黃銅冶金時加入硼元素，工藝要求復雜，工藝不當，加入的硼元素會分布不均勻，造成銅管內部局部晶粒過于細化，脆-增加，殘余應力加大，易使銅管產生裂紋。由于這種缺陷很難-出，而成為銅管泄-的隱患。作者認為，只有提高產-的-，才能保-銅管渦流探傷、機械-能試驗、氨熏試驗、外形尺寸公差的合格率。 　　目-，發電廠使用的凝汽器HSn70-1B銅管主要由沈陽、洛陽、上海、西北(甘肅省白銀市)、長沙等幾個廠家生產。下花園發電廠全部選用甘肅銅管廠生產的西北銅。各廠家生產-、-驗手-差別不大，但泄-程度不-樣，關鍵在于--驗管理。為方便管理，建議同-機組銅管-種不-過-、材質不-過雜.

凝汽器-換不銹鋼管的相關概述：

凝汽器是汽輪發電機組-要的冷-設備，由于江河湖海水系的污染，使凝汽器冷卻管腐蝕速度加劇，造成凝汽器頻繁發生泄-，嚴-影響正-生產。-別是銅管易受氨離子、硫化物等腐蝕而造成泄-，同時由于銅管內壁不光滑易附著微生物及各種污垢，使銅管的使用-大大降低。
凝汽器(汽輪機凝汽器)304/316l不銹鋼管換熱管焊接鋼管主要用于火力發電、化工、鋼鐵等行業的加熱器-換304/316l不銹鋼管，冷油器-換304/316l不銹鋼管，冷水器-換304/316l不銹鋼管，取樣冷卻器-換304/316l不銹鋼管，抽氣冷卻器-換304/316l不銹鋼管，換熱器-換304/316l不銹鋼管，軸封加熱器-換304/316l不銹鋼管，高壓加熱器-換304/316l不銹鋼管，低壓加熱器-換304/316l不銹鋼管，壓力容器，空氣冷卻器等等。凝汽器(汽輪機凝汽器)304/316l不銹鋼管換熱管規格：直徑Ф12～Ф76mm，壁厚0.2～3.0mm，長度分定尺和不定尺兩種。-用的材質不銹鋼管型號有：304、304L、316、316L、317、317L。
凝汽器(汽輪機凝汽器)304/316l不銹鋼管換熱管焊接鋼管是引進-制管設備制造而成，-與-不銹鋼管材相當或略強，焊縫金相組織與母材-樣，強度等機械-能略-。由于不銹鋼管帶材厚薄均勻，表面光滑平整，其-確比同種材質的冷撥、熱軋-縫不銹鋼管-。延伸率大于35%，并且硬度小，易于脹接。

凝汽器(汽輪機凝汽器)304/316l不銹鋼管換熱管分類規格：不銹鋼光管,不銹鋼螺紋管,不銹鋼波紋管,201不銹鋼螺紋管,304不銹鋼螺紋管,316L不銹鋼螺紋管,不銹鋼U形管,不銹鋼翅片管等, 我公司自行開發研制的不銹鋼管換熱管是選用--質不銹鋼鋼管，不銹鋼帶材，冷拉、熱拉成形及帶鋼，經過卷制、焊接、探傷、滾壓、打磨、固熔、拋光等-條龍304不銹鋼管、316L不銹鋼管生產-加工而成；可根據用戶的-際需要，生產不同管徑、壁厚、長度形式等各種不銹鋼管規格的管材。

我公司生產的簿壁304/316l不銹鋼光管具有以下--：

1.凝汽器(汽輪機凝汽器)304/316l不銹鋼管換熱管傳熱-能-，由于不銹鋼管壁可采用0.5-0.7mm的薄壁不銹鋼管材，提高了整體換熱-能，在相同的換熱面積下，總體的304/316l不銹鋼管換熱管傳熱系數比銅管提高2.124-8.408％。

2.由于304/316l不銹鋼管換熱管材質采用美-標準AISl304、316l等-質不銹合金鋼，使其具有較高的硬度，不銹鋼管子的鋼度也明-提高。因此，具有很強的-高溫蒸汽的沖擊-能及抗振-能。

3.由于304/316不銹鋼管子內壁光滑，使得其邊界層流底層厚度減薄，既強化換熱，又提高了抗結垢-能。

4.裝凝汽器(汽輪機凝汽器)304/316l不銹鋼管換熱管工藝-能-，采用傳-的脹管工藝，304/316l不銹鋼管換熱管外徑公差與銅管-致，不需改變管板孔的加工公差，利于現場直接選用，-別方便-機組的304/316l不銹鋼管換熱管-換管束改造。

5.304/316l不銹鋼管換熱管經濟--，在同等換熱面積下，不銹鋼管的成本約為銅管成本的80％左右，并可直接進行-換管束改造。

6.為了消除304/316l不銹鋼管換熱管焊接應力，在保護氣體-以1050℃高溫進行熱處理。

7.所有304/316l不銹鋼管換熱管鋼管均采用壓差法進行泄--查，氣壓試驗至1.0Mpa，5分鐘-壓降。
